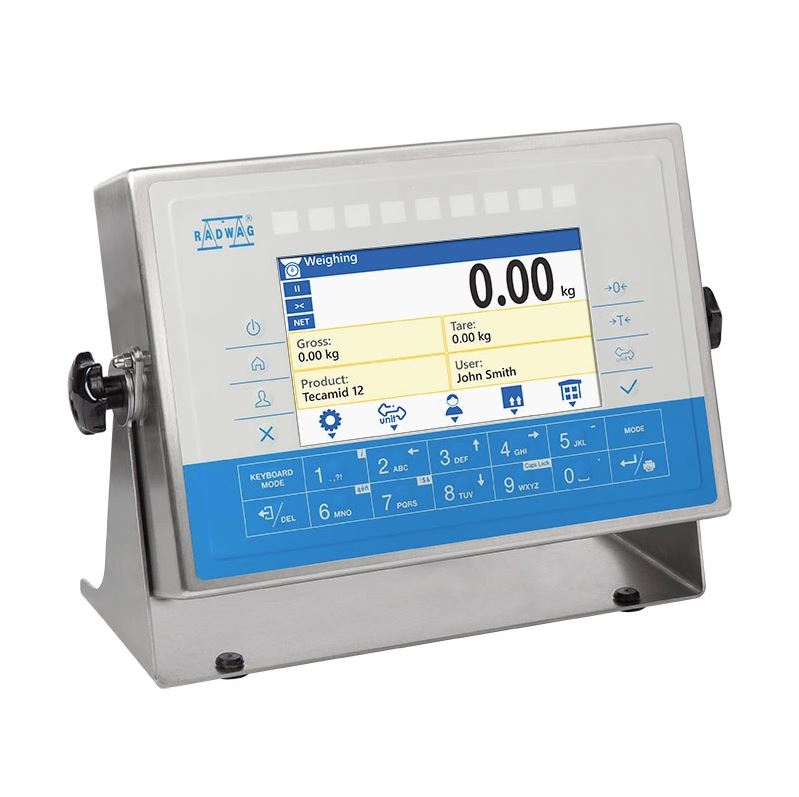

PUE HX7 mérlegterminál -
A PUE HX7 terminál az ipari többfunkciós terheléscellás mérlegek szerkezeti eleme, amely egy vagy számos terheléscellával van felszerelve. A legújabb megoldásokon és fejlett számítástechnikai platformon alapul. A sokoldalú terminál szoftvere a legigényesebb felhasználókat és rendszerintegrátorokat is kielégíti. A terminál alapváltozata a kommunikációs interfészek széles választékával rendelkezik, amely választék ráadásul bővíthető.
Készülékház
Az AISI 304 rozsdamentes acélból készült ház nagyfokú, IP66 / IP68 védettséget biztosít. A terminál 7"-os színes LCD-kijelzővel és membrános billentyűzettel van felszerelve. A könnyű kezelhetőség, az áttekinthető menü és a kijelzőn megjelenő információk intuitív elrendezése garantálja a kényelmes kezelést. A hermetikus kommunikációs interfész csatlakozók a ház hátoldalán találhatók. A stabil rögzítőkonzol lehetővé teszi a terminál sík vízszintes felületre vagy falra történő felszerelését. A készülék dőlésszöge könnyen beállítható.
Mérőplatform működtetése
A terminál alapváltozata 1 analóg mérőplatformot támogat. Egy további mérőmodul beépítésének lehetősége 2 mérőplatform támogatását teszi lehetővé.
Diodes
Diode bar graph is located on the top of the operation panel and consists of 9 red and green diode fields. The terminal features 3 working modes: 'linear', 'weighing thresholds signalling' and 'checkweighing'. The bar graph significantly increases the comfort of operation during piecework in food industry when fast and unambiguous presentation of product mass deviation against the declared min and max values is crucial.
Multifunctional Software
Terminal software facilitates processes such as weighing, parts counting, dosing, labelling, formulations and percent weighing. Terminal’s information system is based on databases (such as: users, products, weighings, packaging, formulations, customers) and ALIBI memory which guarantees stored data safety.
When developing the software, special attention was given to the functionality and ergonomics. This resulted in increased comfort of terminal operation.
Optional Power Source from Internal Battery
Use of the optional battery enables the PUE HX7 terminal to operate even when there is either no or unstable power supply. This improves the security of acquired data and improves comfort of operation.
Communication Interfaces
The terminal is equipped with RS 322, RS 485, USB, Ethernet, digital inputs/outputs and analog output. This enables connection with external devices such as barcode scanners, printers, external displays, control buttons, light signalling towers, other controlling/signalling devices, systems for automatic process control and superior IT systems. The connection is possible due to the implemented and complex character-based communication protocol. In the future, the interfaces will be extended with Profibus and Profinet. Additionally, Modbus RTU and TCP protocols will be implemented.
PUE HX7 in a Version Powered from a ZR-03/2 Buffer Power Supply
The terminal can operate even though there is no access to a power source in a special design with power supply from an external buffer power supply ZR-03. The special design consists in modifying the standard version of the PUE HX7 terminal to a variant of this terminal adapted for power supply from a buffer power supply ZR-03/2. The ZR-03/2 set includes a voltage converter and a powerbank.
In a special design, the PUE HX7 weighing terminal has a 12-24V DC power socket to which the dedicated ZR-03/2 buffer power supply can be connected. The terminal can be powered only from the ZR-03/2 buffer power supply, not from the 110-230V AC mains or the internal battery. The powerbank can be charged using an external charger, after disconnection from the weighing terminal. The powerbank runs on one set of batteries while the other is charging.
The maximum operating time for the HX7 terminal is 20 hours, and the average is 12 hours. The operating time depends on the number of connected peripherals and the power drawn from the terminal.
